Фундамент Ф4-4-Р - ФП6-4-Р



Фундамент Ф4-4-Р, Ф5-4-Р, Ф6-4-Р

Модернизация фундаментных конструкций «Севзапэнергосетьпроект» по серии 3.407-115,
СТ РК 937-92, ССИ-08-2015

Наименование
изделия
Размеры, мм Объем
бетона, м3
Класс
бетона

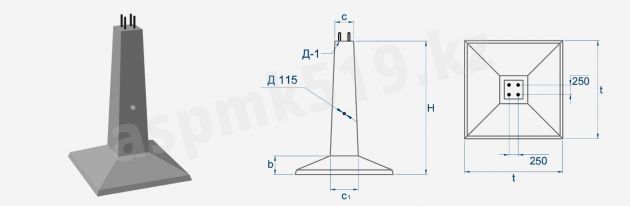

H b c c1 t
1 Ф4-4-Р 2700 400 400 450 2100 1,360 В25
2 Ф5-4-Р 3200 400 400 450 2400 1,790 В25
3 Ф6-4-Р 3200 450 400 600 2700 2,500 В25

Железобетонные фундаменты под унифицированные металлические промежуточные опоры ВЛ 35-330 кВ. Имеет наголовник с 4 шпильками М36 мм, конструкция которого предусматривает горизонтальное опирание плиты башмака опоры. В комплект входит 8 гайек и 4 шайбы.
