Главная Ф4-4; Ф5-4; Ф6-4; ФВ6-4

Фундамент Ф4-4, Ф5-4

Подробности
Просмотров: 5010

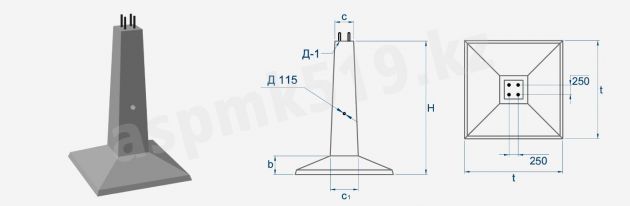

Фундамент Ф4-4, Ф5-4, Ф6-4, ФП6-4

Типовая серия 3.407-115, СТ РК 937-92, ССИ-08-2015
№ Наименование
изделия		 Размеры, мм Объем
бетона, м3		 Класс
бетона
H b c c1 t
1 Ф4-4 2700 400 400 450 2100 1,360 В30
2 Ф5-4 3200 400 400 450 2400 1,790 В30
3 Ф6-4 3200 450 400 600 2700 2,500 В30
4 ФП6-4 5000 450 400 500 2700 2,690 В30

Железобетонные фундаменты под унифицированные металлические промежуточные опоры ВЛ 35-330 кВ. Имеет наголовник с 4 шпильками М42, конструкция которого предусматривает горизонтальное опирание плиты башмака опоры. В комплект входит 8 гайек и 4 шайбы.
